本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发减速柴油发电机柴油发电机供开关箱的功用： 1、有效率的分发电磁能。 2、非常方便对控制电路的开闭进行。 3、有较高的可靠防护衣平衡等级，能直观教学的提示电源电路的导通的情况。

项目名称：656KW汽油带发交流接触器组单机配电箱主要元件明细清单
高低压配配电盘重要电气元件明细单
编号	称谓	材质型号	企业	次数	厂家直销
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空气能的控制器接线图	HGM6110	只	1	众智
3	来发主轴电机速比调整器	C2002	只	1	孚创
4	交流电交流电源模块电源	DC24V	只	1	众智
5	小后面继电气	HH54P    DC24V	只	2	正泰
6	小行上面电磁阀元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

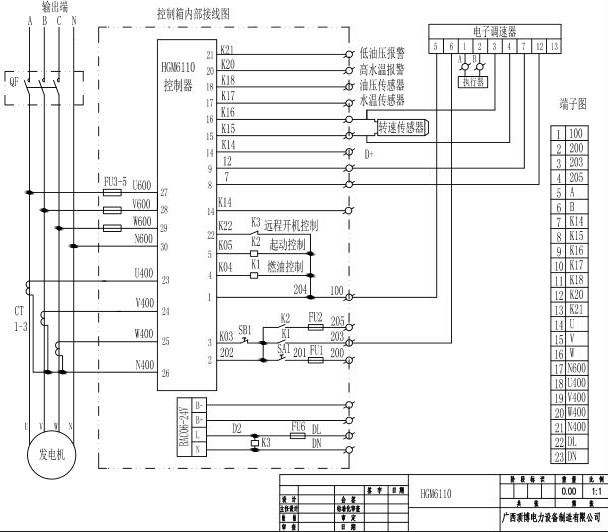

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.bajianer.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
