前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调节器为自动化分钟式调节器，其内部结构长为所显示。I号喷真空泵调节器常见由推动件、飞球、调节螺旋弹簧、传输这要素和操作这要素等分为。I号喷真空泵调节器的推动件为有着60°。锥面的推动盘。在推动盘的外侧有四个沿径向的半弧形缝隙。推动盘压紧在推动轴套上而前者组合成成一体，但是顺利通过半圆键和夹紧螺母使其和喷真空泵的轴承轴连结。

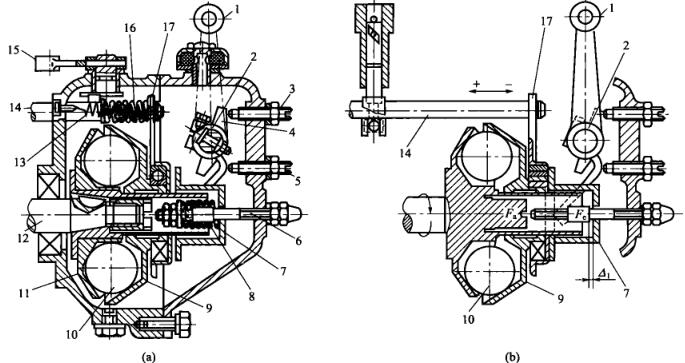

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个直径为为25.4mm的飞球放置在能够盘的凹罐内，随能够盘在一起飞速转动。飞球其他侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在能够轴套上。任务时飞球的离心血力的作用在拉力盘上，其径向分力Fa.将使拉力盘沿径向翻转。套在拉力盘.上的翻转轮毂轴承和齿轮传动齿轮板也不断位移。齿轮传动齿轮板右上方套在提供的油螺杆上，所以提供的油螺杆也不断位移，于是变化提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
